Description de produit

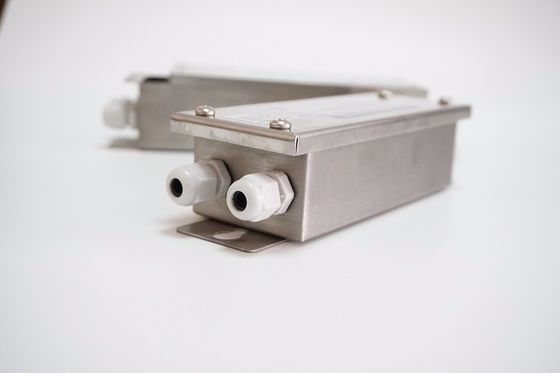

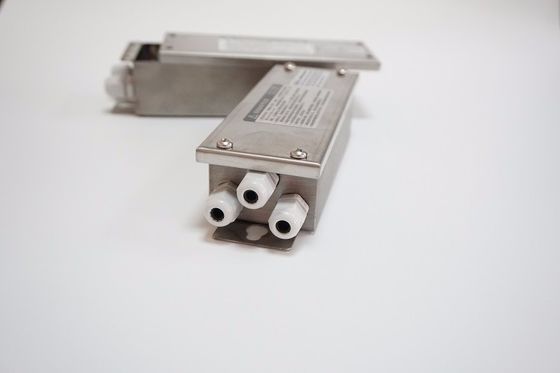

Trous en plastique de la boîte de jonction de capteur de pression de piézoélectrique d'acier inoxydable de CONHON CHJXH-5XX cinq quatre fils
système à quatre fils de Cinq-trou
Structure de coquille scellée imperméable en plastique
Avec 5 joints PG7 imperméables en plastique
Connecteur facultatif de plastique ou en métal avec un niveau plus élevé de protection
Combinaison parfaite du design industriel A de la tradition et de la modernité
Excellente exécution de produit, technologie de pointe, conception parfaite telle que des bords

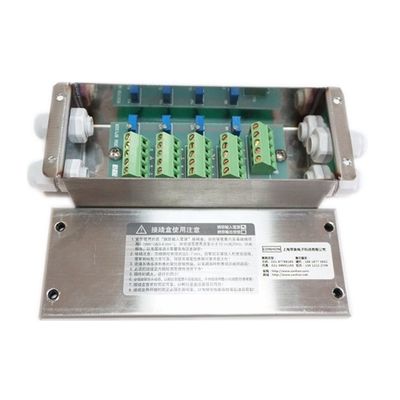

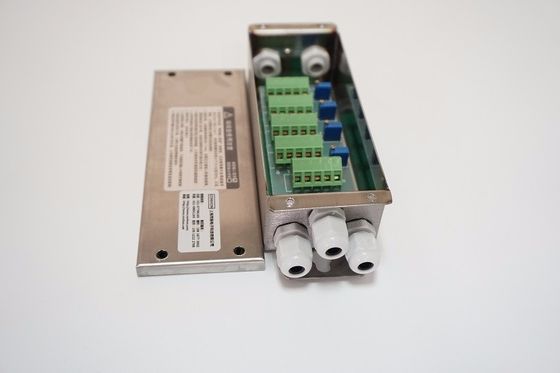

La version de carte PCB est soudée avec les composants protecteurs pour empêcher la montée subite et la foudre d'induction
Peut effectivement empêcher les dommages des capteurs et des instruments par les signaux induits de foudre et de montée subite
Logement d'acier inoxydable, scellage commun, durable, bon scellé
Dimensions : × 48mm du × 60mm de 180mm
Taille d'installation : 2-1mm
Taille centrale de trou de montage : 150 | 155mm
Pour de petites échelles de plate-forme, échelles de plate-forme électroniques, trémies de traitement en lots, échelles de chariot élévateur, etc.
Employez les points de méthode et d'attention de la boîte de jonction électronique d'échelle :
1.Connection de capteur de pression de piézoélectrique et de boîte de jonction
Passez le câble du capteur de pression de piézoélectrique par la plate-forme de pesage dans la boîte de jonction par le connecteur scellé et entrez dans chaque fil de noyau dans la boîte de jonction. Installez les différents labels de couleur du quatre-noyau ou les câbles de six-noyau ou mesurer le positif positif et négatif d'alimentation d'énergie d'excitation et les signaux négatifs après mesure se relient au terminal correspondant dans la boîte de jonction et attacher le câble restant du capteur à un serre-câble en plastique
2.Connection entre la boîte de jonction et l'indicateur de pesage
Une extrémité du câble protégé spécial présente le fil de noyau dans la boîte de jonction par le connecteur scellé et est reliée au courrier terminal correspondant dans la boîte de jonction. L'autre extrémité est soudée à la prise spéciale correspondant à l'indicateur de pesage par un tuyau en métal pour insérer l'indicateur de pesage sur la prise
Il y a trois points à noter :
A. Après que les fils d'entrée et sortie dans la boîte de jonction soient reliés, ils devraient être serrés, étroitement scellé, et les joints devraient être mis sur un déshydratant pour empêcher l'humidité.
b. Pour différents capteurs de pression de piézoélectrique, l'entrée, le retour et la sortie doivent être distingués selon différentes échelles de couleurs.
c. Pour différents instruments de pesage d'affichage, la prise de pesage d'affichage utilisée est différente sous forme de prise, et la méthode de connexion est différente. Ne faites pas une erreur
3. Au sol de système
Fondre du système de pesage électronique est très important. Il protège la sécurité personnelle et assure la stabilité et la fiabilité du système. Les mesures au sol du système ne doivent pas être prises légèrement. Le système de pesage électronique général a deux points au sol. Reliez le corps de pesage au courrier au sol à un ou plusieurs câbles de masse
